Z Purlins 1.٪ 7b٪ 7b1٪ 7d٪ 7d.٪ 7b٪ 7b2٪ 7d٪ 7dmm
ویژگی ها و کاربردهای محصول استیل پرلین
در بین سازه های ساختمانی، سازه های فولادی مقاومت خوبی در برابر زلزله دارند و از درجه تولید صنعتی بالایی برخوردار هستند. دوره ساخت سازه فولادی کوتاه است و مزایای آن صرفه جویی در انرژی، حفاظت از محیط زیست و شکل پذیری خوب است. به خصوص برای ساختمان های اسکلت فلزی، شکل پذیری آن می تواند امواج لرزه ای ایجاد کند. اثر میرایی برای کاهش خسارات ناشی از زلزله به ساختمان های سازه های فلزی. پرلین های فولادی برای تمام جنبه های پروژه های سازه های فولادی مانند سقف و دیوار مناسب هستند. فرم های مقطع پرلین ها عموماً شامل فولادهای C، Z، U، چندشکل و ... می باشد که عملکرد آن ها کاهش دهانه پانل کابین و تثبیت پانل سقف می باشد.

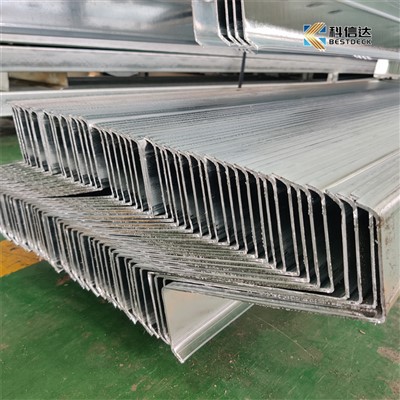

فولاد Z شکل
ویژگی ها: فولاد Z شکل استحکام بالایی دارد و مخصوصاً برای پرلین روی سقف های با شیب بزرگ مناسب است.
فرآیند: نورد دستگاه خمش سرد.
مواد: مواد اولیه سیم پیچ گالوانیزه گرم یا نوار فولادی، با دیواره نازک، وزن سبک، عملکرد مقطع عالی و استحکام بالا است. این محصول دارای سطح صاف، دقت ابعادی بالا و از مواد Q195-345 است.
دامنه کاربرد: برای تیرهای سقف و دیوار، تیرهای درب و غیره ساختمانهای اسکلت فلزی استفاده می شود.
اندازه مدل: ارتفاع {{0}} عرض 50-150 تاشو 10-30 ضخامت 1.5-4.0.
|
(شماره سریال) |
(اندازه) |
(وزن) |
(ممان اینرسی) |
||||
|
میلی متر |
کیلوگرم |
سانتی متر4 |
|||||
|
h |
b |
a |
t |
M |
Jx |
جی |
|
|
1 |
80 |
40 |
20 |
2.5 |
3.925 |
46.22 |
11.56 |
|
2 |
100 |
50 |
20 |
2.5 |
4.710 |
90.56 |
21.30 |
|
3 |
100 |
50 |
20 |
3.0 |
5.652 |
106.60 |
24.78 |
|
4 |
140 |
60 |
20 |
2.5 |
5.495 |
186.60 |
22.11 |
|
5 |
140 |
60 |
20 |
3.0 |
6.594 |
235.90 |
27.84 |
|
6 |
160 |
70 |
20 |
3.0 |
7.536 |
361.00 |
45.14 |
|
7 |
160 |
70 |
20 |
3.0 |
8.007 |
373.60 |
60.42 |
|
8 |
180 |
70 |
20 |
3.0 |
8.478 |
523.50 |
68.12 |
|
9 |
200 |
70 |
20 |
3.0 |
8.949 |
669.90 |
70.40 |
|
10 |
220 |
75 |
20 |
3.0 |
9.420 |
838.40 |
72.44 |
|
11 |
240 |
75 |
20 |
3.0 |
9.891 |
1030.00 |
74.28 |
|
12 |
250 |
75 |
20 |
3.0 |
10.127 |
1135.00 |
75.13 |
|
13 |
280 |
75 |
20 |
3.0 |
10.883 |
1488.00 |
74.77 |
|
14 |
350 |
80 |
20 |
3.0 |
12.953 |
2735.00 |
114.20 |
|
15 |
400 |
80 |
20 |
3.0 |
14.130 |
3783.00 |
117.80 |
|
16 |
450 |
100 |
20 |
3.0 |
16.250 |
5650.00 |
212.20 |
مناطق کاربرد purlins Z
1. اتصال سازه ساختمان:
پرلین های Z شکل اغلب در قسمت های اتصال سازه های ساختمان استفاده می شود. طراحی پایدار Z شکل آنها به آنها اجازه می دهد تا در مقابل بارهای عمودی و افقی مقاومت کنند و در عین حال پایداری و یکپارچگی سازه را حفظ کنند.
2. سیستم سقف و دیوار:
به عنوان ساختار اصلی پشتیبان سقف ها و دیوارها، پرلین های Z شکل می توانند به طور موثری در برابر فشار محیط خارجی مانند باد، باران، برف و غیره مقاومت کنند.
استفاده کارآمد از مصالح و ویژگیهای سبک وزن آن، سیستمهای سقف و دیوار ساختمان را سبکتر و انعطافپذیرتر میکند و در عین حال استحکام و پایداری سازه را تضمین میکند.
3. کارخانه ها و انبارهای صنعتی:
در ساخت کارخانجات صنعتی و انبارها اغلب از پرلین های Z شکل برای ساخت سیستم های سقف و دیوار با دهانه بلند استفاده می شود. ظرفیت حمل خوب و پایداری آن می تواند نیازهای فضایی تجهیزات صنعتی بزرگ را برآورده کند.
معرفی بسته بندی: بسته بندی سفارشی با توجه به نقشه ها و الزامات.
بهینه سازی خدمات: بسته بندی به طور جداگانه با توجه به نیازهای محور منطقه ای.
مورد: پارک صنعتی نانگانگ 3500㎡
تگ های محبوب: Z Purlins 1.0-4.0mm, Steel Bar Truss, Verstelbare staalstaafstut, koolstofstaalstaafstut, Skoolstaalstaaf Truss, Staalstaafdakvervaardigingsproses, Staalstaaf Truss Kwaliteitskontrole, Tower Steel Bar Truss
یک جفت

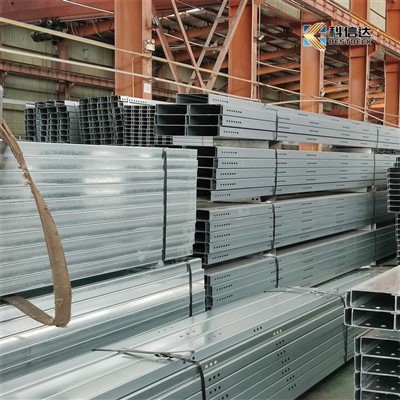

عرشه نازک C Purlinsشما نیز ممکن است دوست داشته باشید
